服务场景
施工目标区域范围内管线尚不清楚，需做综合管线排查确定，其中仅使群体用管线探测仪。
技术原理

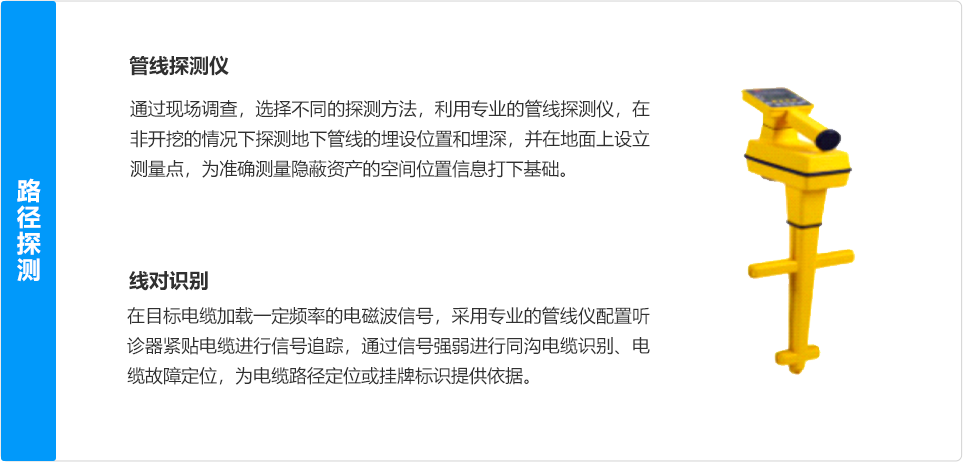

以3M为例，利用发射机，耦合法把信号加载到电缆本体上，被测管线与大地形成电磁波回路，再利用接受机在地面上对电磁波信号进行接收，从而实现电缆本体进行深度和路径探测。
利用发射机，耦合法加载一定频率的信号到目标电缆上，形成电磁波信号。同时，在另一端进行识别。利用特殊峰值模式，对每条电缆进行贴紧测试，通过信号强弱判断出目标电缆。

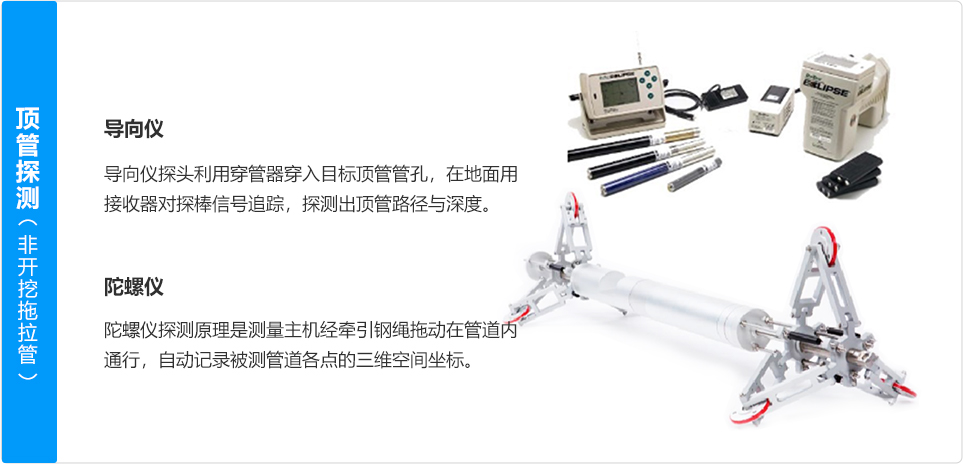

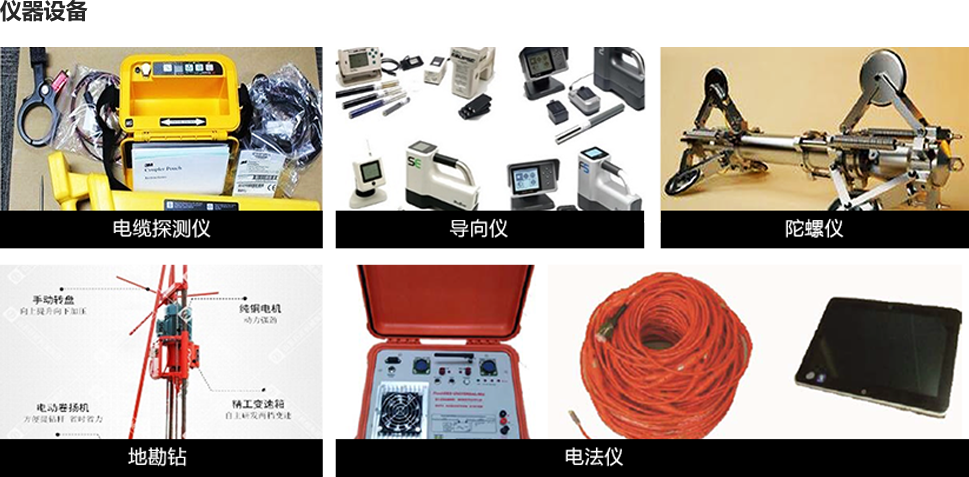

  • 导向仪
  • 陀螺仪
  • 电法仪
  • 可视化
服务意义
综合管线探测服务助力城市建设质量提升； 随着城市的发展地下管网错综复杂，及时更新信息地下管网信息变得尤为重要，直接引导城市设计规划、道路改造等重大决定。

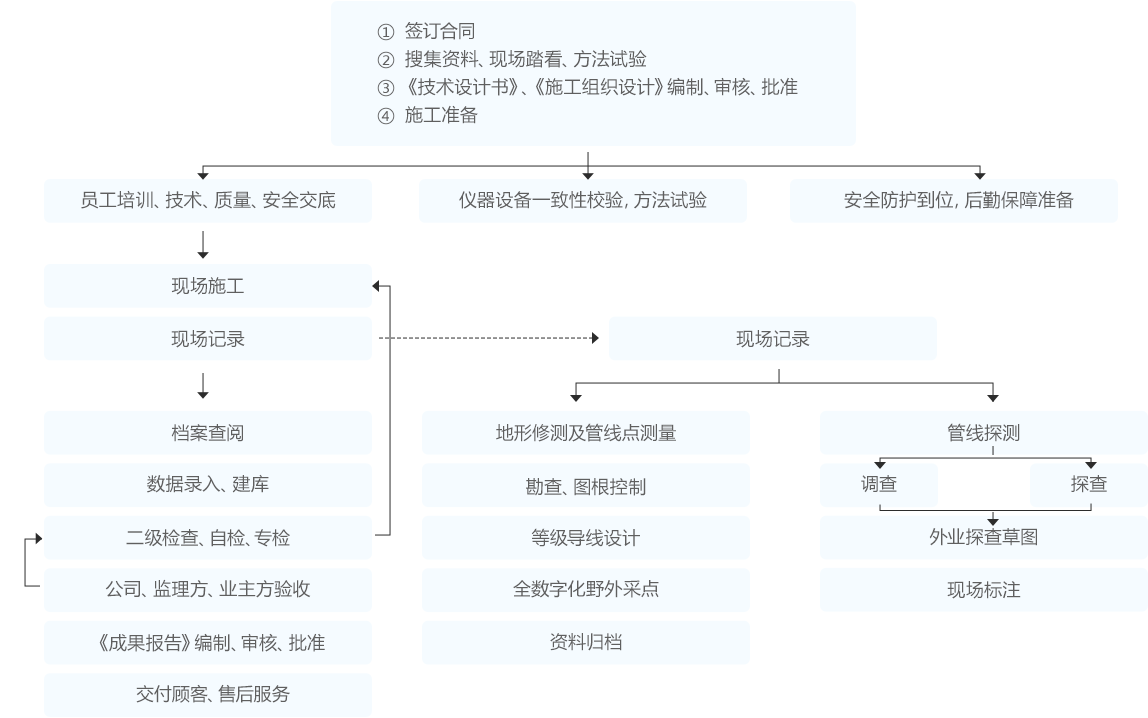

作业流程
探测服务内容说明
管线探查应查清各种管线的敷设状况、在地面上的投影位置和埋深，并在地上设置管线投影中心标志点作为连测的管线点。同时应查明管线类别、材质、管径规格、载体性质、电压（压力）值、管块孔数、权属单位、附属设施等。其中埋设在同一管块中的不同材质的电信电缆要分别查明，并在成果表的备注栏内和扯旗中注明。
表中“△”为应调查项目； 断面尺寸（含电力、电信的管沟与管块组合的外包络尺寸）是指宽×高（mm）；不规则管块按断面尺寸以其外部矩形包络尺寸表示，材质以其主要的材质表示；同沟（管组）铺设的不同权属单位的管线应分类探查。

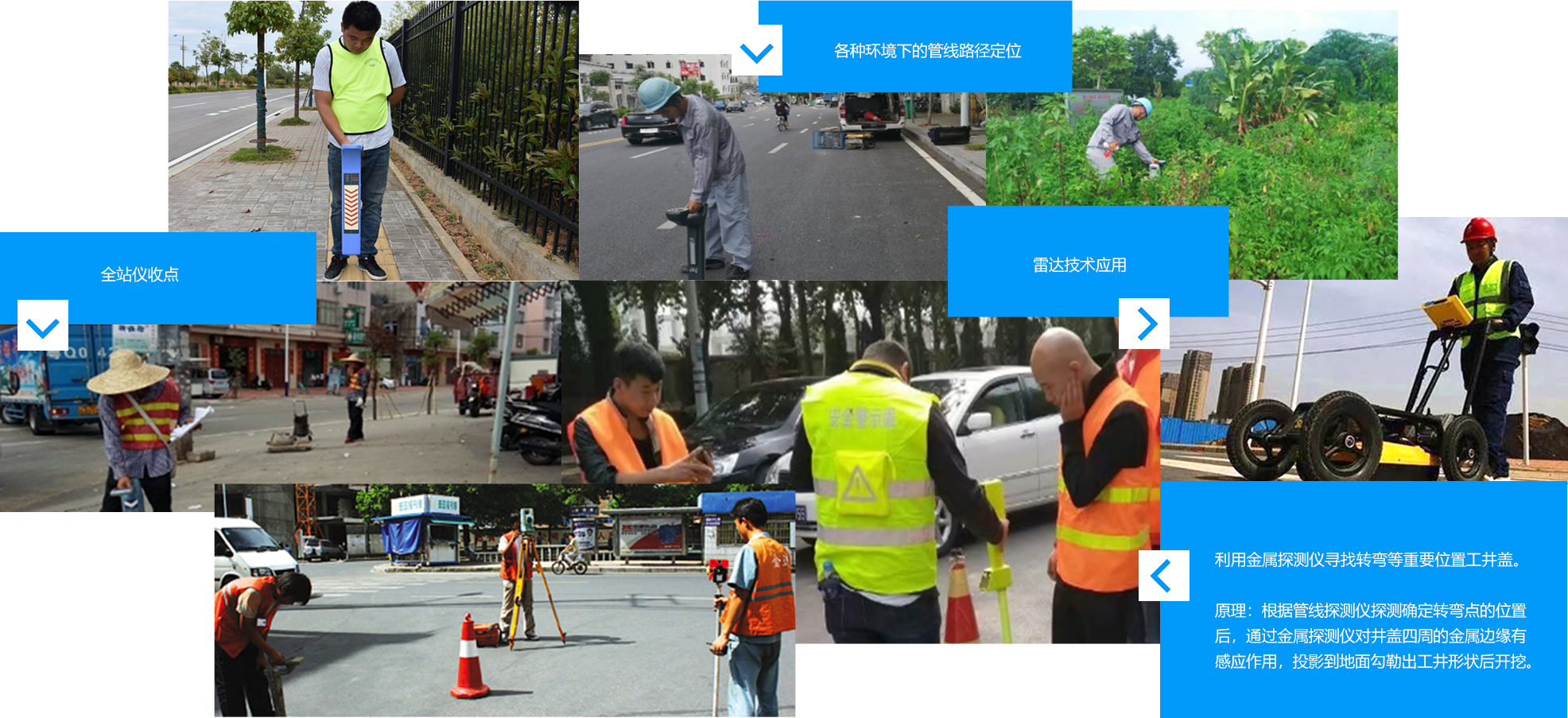

外业施工展示

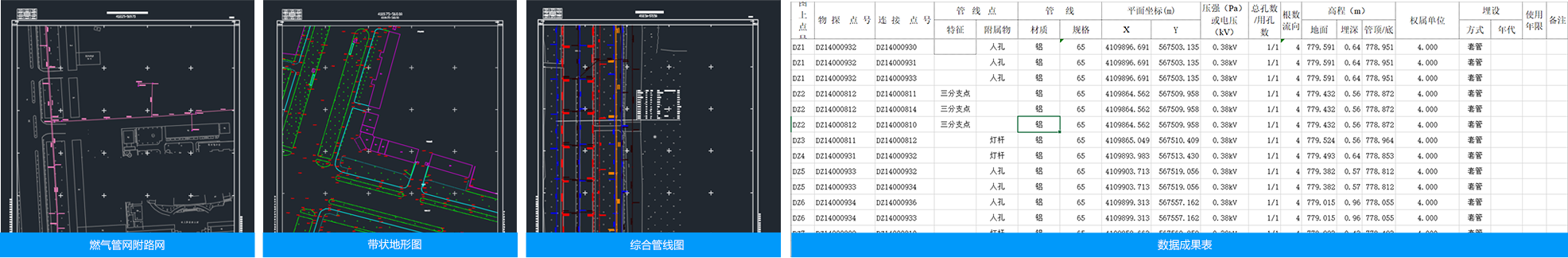

内业成果展示
